物流システムにも最適!
ノイズに強いソリッドステート(無接点)リレーのご案内
○電力業界
遮断器のトリップリレー、制御用補助リレー
コンデンサ回路の突入電流対策
○物流業界
ソータ制御、搬送装置ブレーキ制御、装置制御信号用
○鉄道業界
VVVFインバータ制御装置、ATS装置、ATC装置、ATO装置、
空調装置、多頻度開閉装置、レール制御
○その他
各種ソレノイド駆動
半導体直流開閉器(無接点リレー)の特長
通常は動作時間20ms以下の仕様が多い。
動作が速いリレーでも5ms以下で記載。
当社の仕様は動作・復帰ともに3ms以下。

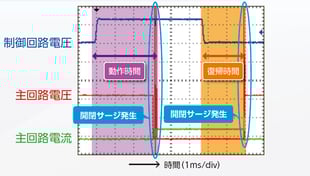

右図の通り実力値では0.5ms程度を確認。
(3ms動作リレーの約1/6の時間)
・メカニカルリレーは長期間使用しないと接点が酸化するが、
無接点のため接点酸化による導通不良が発生しない。
・異物混入による接触不良が発生しない。
・低頻度で接点が開閉される回路
・トリップ回路などの信頼性が
求められる部分

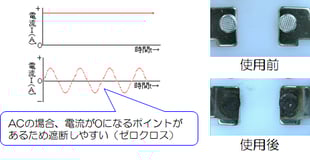

・DC遮断においてアークが発生しないため、開閉動作が寿命に影響しない。
・高頻度で接点が開閉される回路
・高電圧直流回路

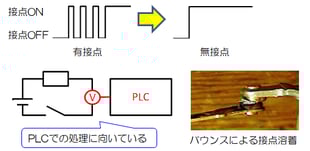

・チャタリングが発生しない。

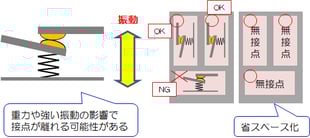

・高い耐振動性、耐衝撃性が実現できる。
・配置の自由度が上がり、盤の小型化などにつながる。
・鉄道車両など、振動・衝撃が多い回路
・小型化が求められる回路
・動作時間の短縮が可能。
・デジタルデータの処理が容易。
・動作速度が求められる回路
・接点の状態をPLCで監視する処理が
必要な回路
準拠規格
IEC 60947-5-1(2009年度版)
「低圧開閉装置及び制御装置 第5部:制御回路機器及び開閉素子 第1節:電気機械式制御回路機器」
参考規格
JEC-2500(1987年度版)「電力用保護継電器」
B-402(2007年度版)「ディジタル形保護継電器及び保護継電装置」
JEITA ED-4701/300(2013年度版)「半導体デバイスの環境及び耐久性試験方法」
※その他、お客様との共同研究におけるフィールド試験結果等ございます。
