製品構造を変えずに定格仕様の上限値を拡大！！

「端子台定格仕様の適用範囲拡大」のご案内

　弊社標準端子台の適用規格としておりました「ＪＩＳ Ｃ ２８１１ 工業用端子台」が廃止となり、

ＪＩＳ規格ガイドラインに従って、新たな適用規格を「ＪＩＳ Ｃ ８２０１-７-１ 銅導体用端子台」へ

移行することになりました。

　新たな適用規格では、定格絶縁電圧、商用周波耐電圧、定格インパルス耐電圧、他の

適用範囲が拡大されていることから、標準端子台の定格仕様を下記「詳細一覧」の通り

改訂し、適用範囲を拡大させていただきました。

　なお、本改訂に伴って規格に基づく評価試験を実施し、性能上の問題が無い事を確認

しております。

【対象製品】

 制御系からパワー系まで幅広い端子台の仕様適用範囲を拡大（一部対象外）

　●TU形　  ： セルフアップ式端子台

　●TX形　  ： ねじアップ式端子台　　　　　　　  （DINレール対応）

　●TX-F形 ： セルフアップ式端子台　　　　 　　（DINレール対応）

　●TX-G形 ： スタッド式端子台　　　　　　　　　 （DINレール対応、高トルクでの締付可能）

　●TQ形　  ： 配線脱落防止機能付き端子台　（DINレール対応）

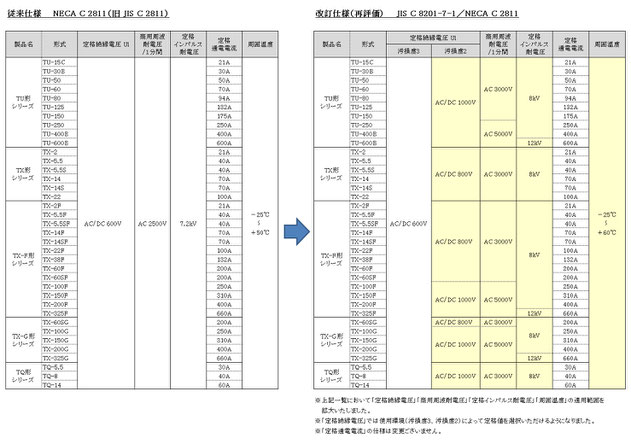

【詳細一覧】　　　※下記画面をクリックすると拡大致します。

【適用範囲拡大　その①：定格絶縁電圧】

　　AC/DC600V　→　 AC/DC1000V（一部形式の最大値）

　　　　　　　　　　　　　＜適用規格JIS C 8201-7-1＞

　　　（例） TX-5.5　　 定格絶縁電圧　AC/DC600V　　（汚損度3）

　　　　　　　　　　　　　定格絶縁電圧　AC/DC800V　　（汚損度2）

　　 　　　　TX-100F　定格絶縁電圧　AC/DC600V　　（汚損度3）

　　　　　　　　　　　　　定格絶縁電圧　AC/DC1000V　 （汚損度2）

【適用範囲拡大 　その②：商用周波耐電圧】

　　AC2500V/1分間　→　AC5000V/1分間（一部形式の最大値）

　　　（例） TU-50　　  商用周波耐電圧　AC3000V/1分間

　　　　　　 TX-100G　商用周波耐電圧　AC5000V/1分間

【適用範囲拡大　その③：定格インパルス耐電圧】

　　7.2kV　→　12kV（一部形式の最大値）

　　　（例） TQ-5.5　　 定格インパルス耐電圧　8kV

   　　         TX-325F　定格インパルス耐電圧　12kV

【適用範囲拡大　その④：周囲温度】

　　－25℃～＋50℃　→　－25℃～＋60℃（対象形式全て対応）

≪従来品から構造変更なしで実現≫
　　対象製品の材料、構造、外形、工程、表示内容は変更せず

　　従来品を再評価しました。
　　その結果、性能上問題ないことを確認し、適用規格を移行しました。

　　適用規格：JIS C 2811 工業用端子台　→　JIS C 8201-7-1 銅導体用端子台

　　従来通りのご使用方法でも拡大した範囲でのご使用方法でも
　　端子台取り付けに関する設計の見直しは不要です。
